Material de apoio — Fundamentos de visualização

Palmer Penguins e Datasaurus Dozen

Objetivos

Este notebook conecta tipos de variáveis, perguntas e representações. Ao final, você deverá conseguir construir e interpretar barras, histogramas, ECDFs, estimativas de densidade por kernel (KDE), boxplots, violinplots e dispersões.

Como estudar este capítulo

Um gráfico é uma forma de codificar dados em marcas visuais — pontos, linhas ou áreas — e associá-las a posição, comprimento, cor e forma. A escolha deve partir da pergunta e do tipo das variáveis. Contagens de categorias, distribuição de uma medida e relação entre duas medidas exigem representações diferentes.

O capítulo compara gráficos que respondem a perguntas próximas, mas não idênticas. Histograma e KDE enfatizam a forma da distribuição; a ECDF permite ler proporções acumuladas; boxplot resume posição e dispersão; violinplot acrescenta uma estimativa da densidade. Nenhuma dessas opções é universalmente superior.

Ao estudar uma figura, procure descrevê-la antes de julgá-la: identifique eixos, unidade, população, padrão principal e exceções. Depois compare sua leitura com os resumos numéricos. O Datasaurus mostra por que médias, desvios e correlações iguais podem esconder formas completamente distintas.

from pathlib import Path
import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
import seaborn as sns

sns.set_theme(style="whitegrid", context="notebook")
DATA = Path("data")
penguins = pd.read_csv(DATA / "penguins.csv").rename(columns={
    "culmen_length_mm": "bill_length_mm",
    "culmen_depth_mm": "bill_depth_mm",
})
penguins["species"] = penguins["species"].str.split().str[0]
penguins["sex"] = penguins["sex"].replace(".", pd.NA)
datasaurus = pd.read_csv(DATA / "datasaurus.tsv", sep="\t")

Conhecendo a base Palmer Penguins

Uma linha representa um pinguim observado. As colunas registram espécie, ilha, sexo e medidas corporais. A base foi criada para estudar variação morfológica entre espécies no arquipélago Palmer.

penguins.shape, penguins.head()

((344, 7),
   species     island  bill_length_mm  bill_depth_mm  flipper_length_mm  \
 0  Adelie  Torgersen            39.1           18.7              181.0
 1  Adelie  Torgersen            39.5           17.4              186.0
 2  Adelie  Torgersen            40.3           18.0              195.0
 3  Adelie  Torgersen             NaN            NaN                NaN
 4  Adelie  Torgersen            36.7           19.3              193.0

    body_mass_g     sex
 0       3750.0    MALE
 1       3800.0  FEMALE
 2       3250.0  FEMALE
 3          NaN     NaN
 4       3450.0  FEMALE  )

penguins.info()

<class 'pandas.core.frame.DataFrame'>
RangeIndex: 344 entries, 0 to 343
Data columns (total 7 columns):
 #   Column             Non-Null Count  Dtype
---  ------             --------------  -----
 0   species            344 non-null    object
 1   island             344 non-null    object
 2   bill_length_mm     342 non-null    float64
 3   bill_depth_mm      342 non-null    float64
 4   flipper_length_mm  342 non-null    float64
 5   body_mass_g        342 non-null    float64
 6   sex                333 non-null    object
dtypes: float64(4), object(3)
memory usage: 18.9+ KB

penguins.isna().sum().sort_values(ascending=False)

sex                  11
bill_length_mm        2
bill_depth_mm         2
flipper_length_mm     2
body_mass_g           2
species               0
island                0
dtype: int64

penguins.groupby("species").agg(
    n=("species", "size"),
    massa_media=("body_mass_g", "mean"),
    massa_mediana=("body_mass_g", "median"),
    nadadeira_media=("flipper_length_mm", "mean"),
).round(1)

	n	massa_media	massa_mediana	nadadeira_media
species
Adelie	152	3700.7	3700.0	190.0
Chinstrap	68	3733.1	3700.0	195.8
Gentoo	124	5076.0	5000.0	217.2

Interpretação

Antes de interpretar resultados, confirme o que cada linha representa, o período coberto e as colunas realmente disponíveis. Essa definição determina quais agregações e comparações são válidas.

Variáveis categóricas

ordem = penguins["species"].value_counts().index

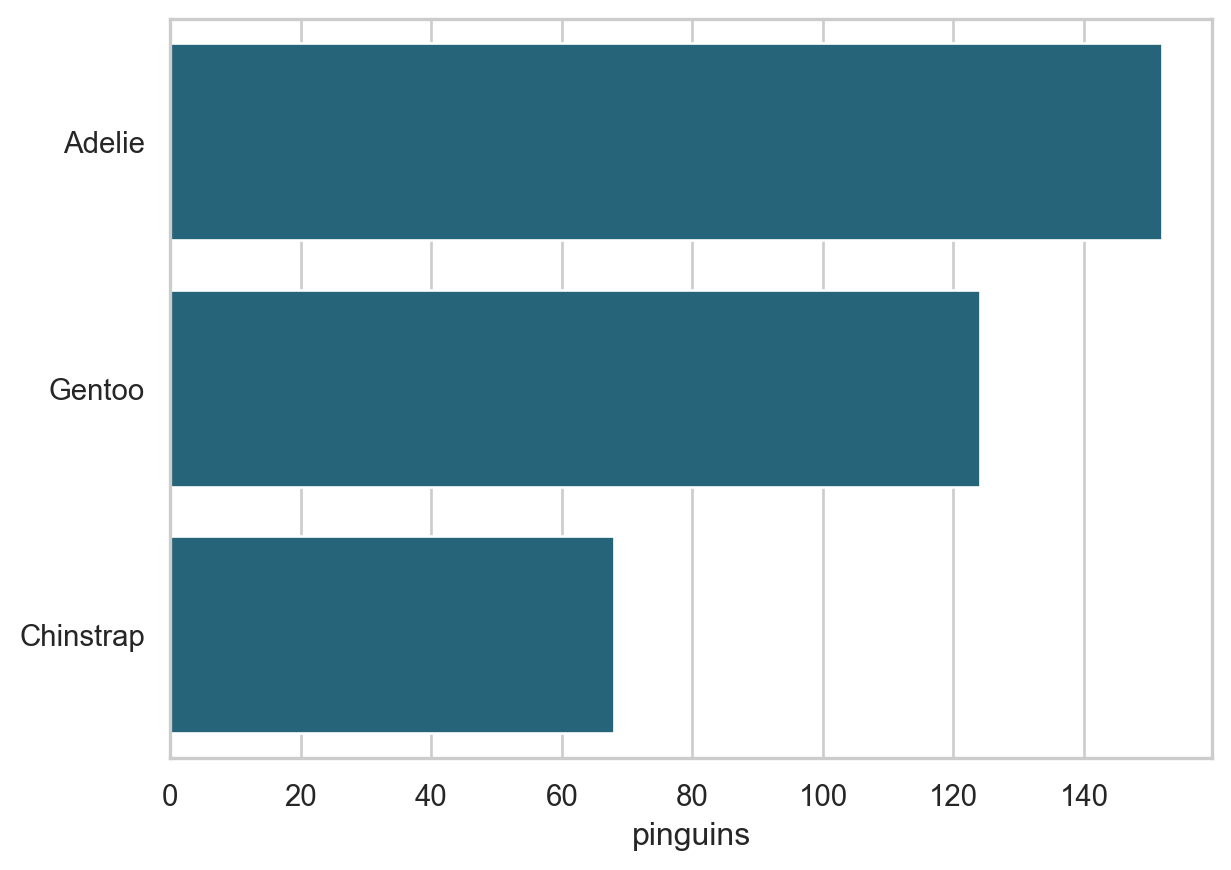

sns.countplot(data=penguins, y="species", order=ordem, color="#176b87")
plt.xlabel("pinguins"); plt.ylabel(""); plt.show()

Exercício 1

Construa um gráfico de barras para island. Ordene as ilhas pela frequência e explique por que a contagem não mede abundância real das espécies no arquipélago.

# Resposta sugerida

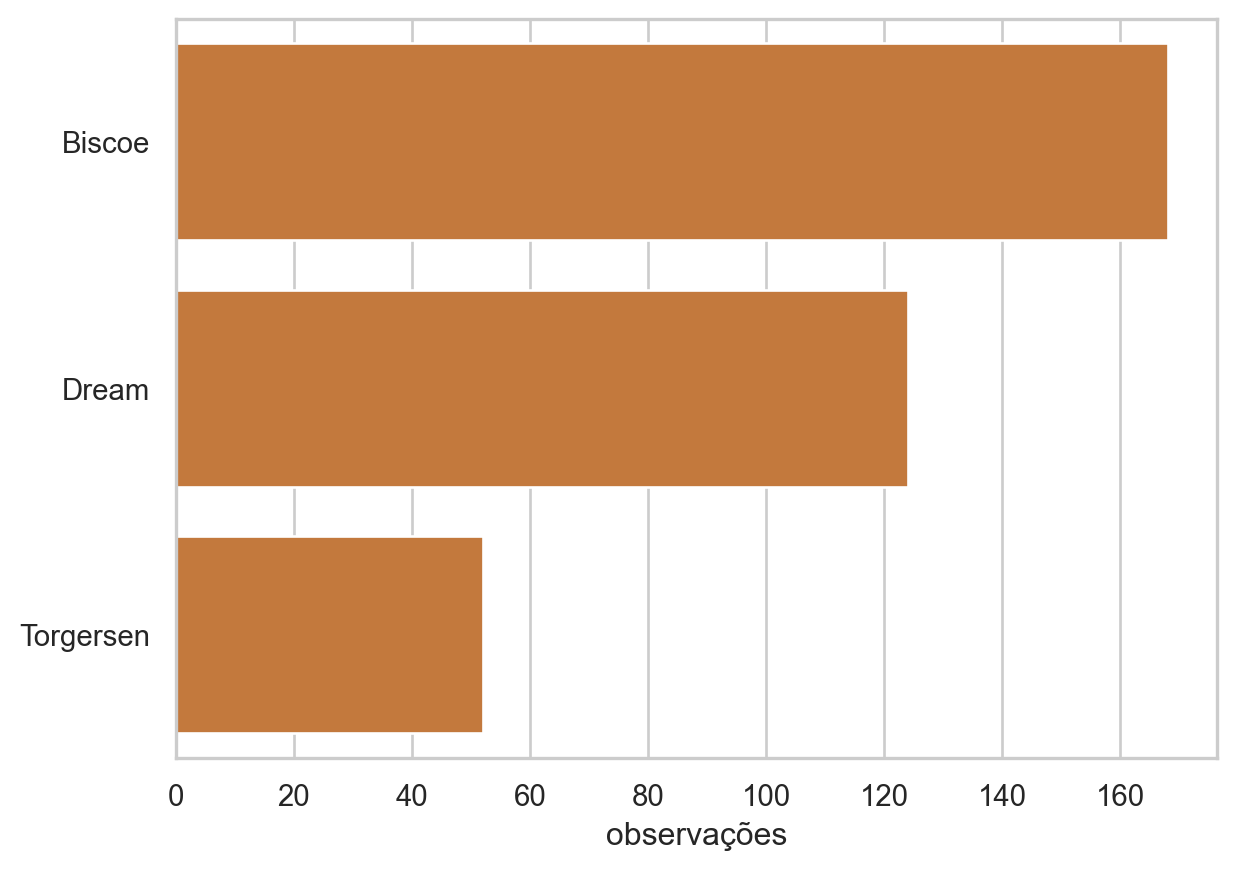

sns.countplot(data=penguins, y="island",
              order=penguins["island"].value_counts().index,
              color="#d97727")
plt.xlabel("observações"); plt.ylabel(""); plt.show()

A base descreve a amostra coletada, não um censo de todos os pinguins.

Distribuições numéricas

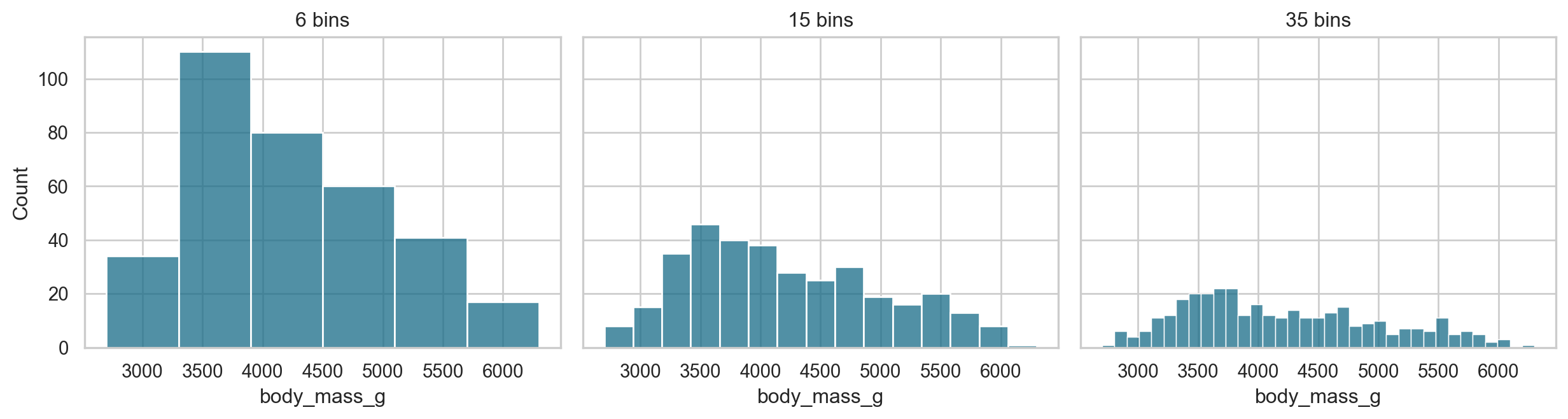

fig, axes = plt.subplots(1, 3, figsize=(13, 3.6), sharey=True)
for ax, bins in zip(axes, [6, 15, 35]):
    sns.histplot(penguins["body_mass_g"].dropna(), bins=bins, ax=ax, color="#176b87")
    ax.set_title(f"{bins} bins")
plt.tight_layout(); plt.show()

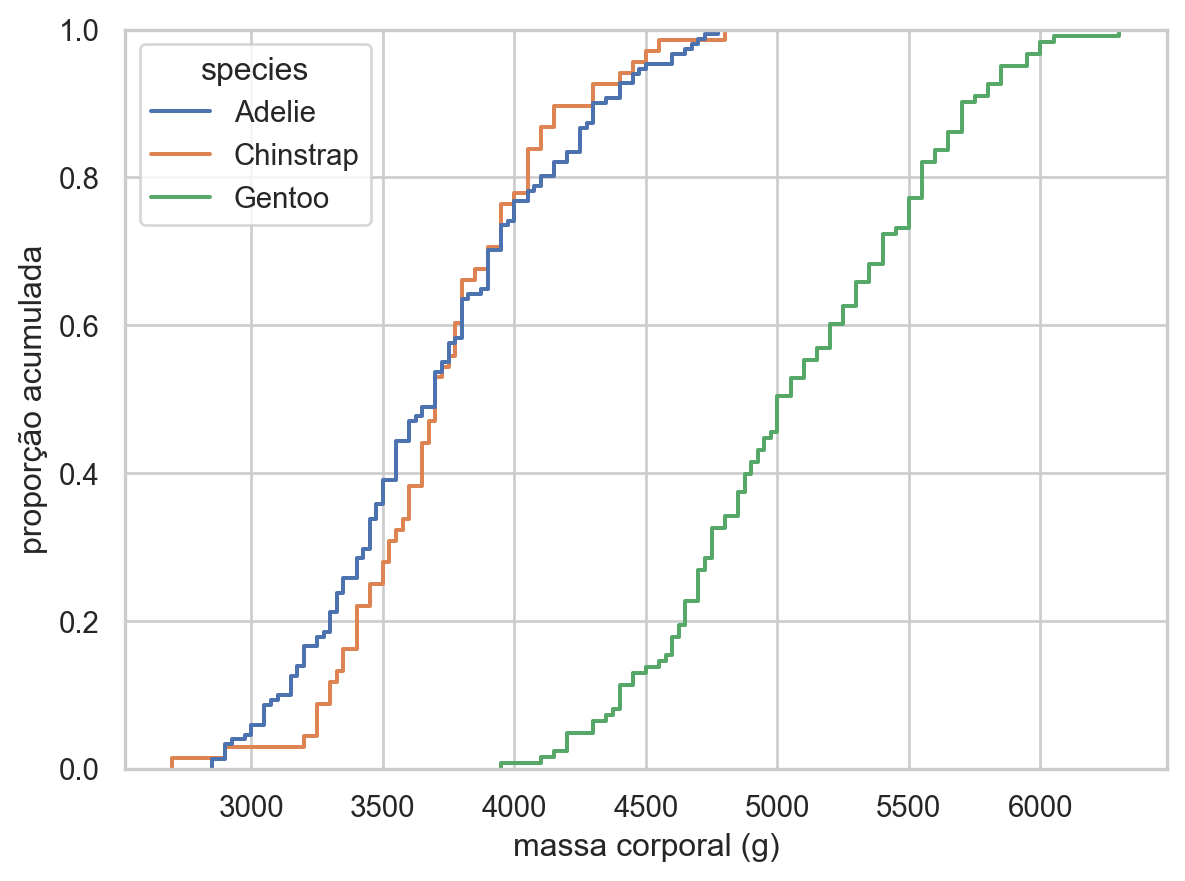

sns.ecdfplot(data=penguins, x="body_mass_g", hue="species")
plt.xlabel("massa corporal (g)"); plt.ylabel("proporção acumulada"); plt.show()

Interpretação

Leia primeiro concentração, assimetria, caudas e valores extremos. Um único resumo de centro não descreve adequadamente uma distribuição longa ou multimodal.

Estimativa de densidade por kernel (KDE)

A KDE coloca um kernel em cada observação e soma essas contribuições. Na fórmula com o kernel gaussiano padrão \(K\), que tem variância 1, a transformação \(K_h(x-x_i)=h^{-1}K((x-x_i)/h)\) produz em cada observação uma Normal com desvio-padrão \(h\) e variância \(h^2\). O fator \(1/n\) faz a mistura ter área total igual a 1. Valores pequenos de \(h\) acompanham detalhes e ruído; valores grandes podem esconder estrutura. No Seaborn, bw_adjust é um multiplicador da largura de banda escolhida automaticamente, não o valor de \(h\) nas unidades dos dados.

mass = penguins["body_mass_g"].dropna()

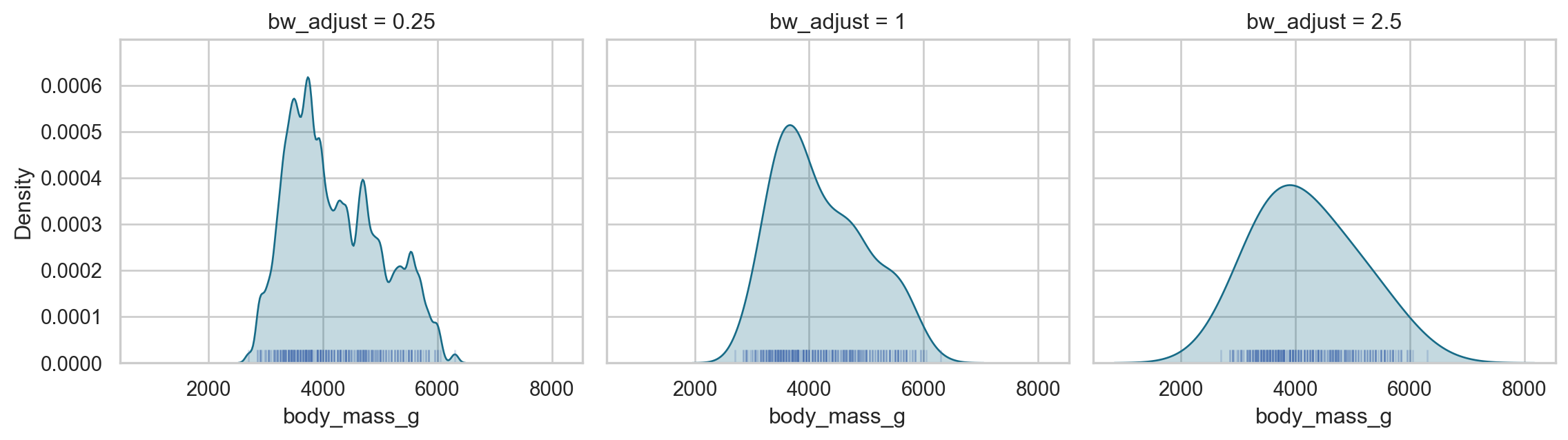

fig, axes = plt.subplots(1, 3, figsize=(12, 3.5), sharex=True, sharey=True)
for ax, adjust in zip(axes, [0.25, 1, 2.5]):
    sns.kdeplot(x=mass, bw_adjust=adjust, fill=True, ax=ax, color="#176b87")
    sns.rugplot(x=mass, height=.04, alpha=.25, ax=ax)
    ax.set_title(f"bw_adjust = {adjust}")
plt.tight_layout(); plt.show()

O cálculo abaixo explicita a soma de kernels gaussianos para cinco observações.

x_obs = np.array([3200, 3500, 3800, 4300, 4750])
x_grid = np.linspace(2600, 5400, 700)
h = 260
u = (x_grid[:, None] - x_obs[None, :]) / h
kernels = np.exp(-0.5 * u**2) / (np.sqrt(2*np.pi) * h)
density = kernels.mean(axis=1)

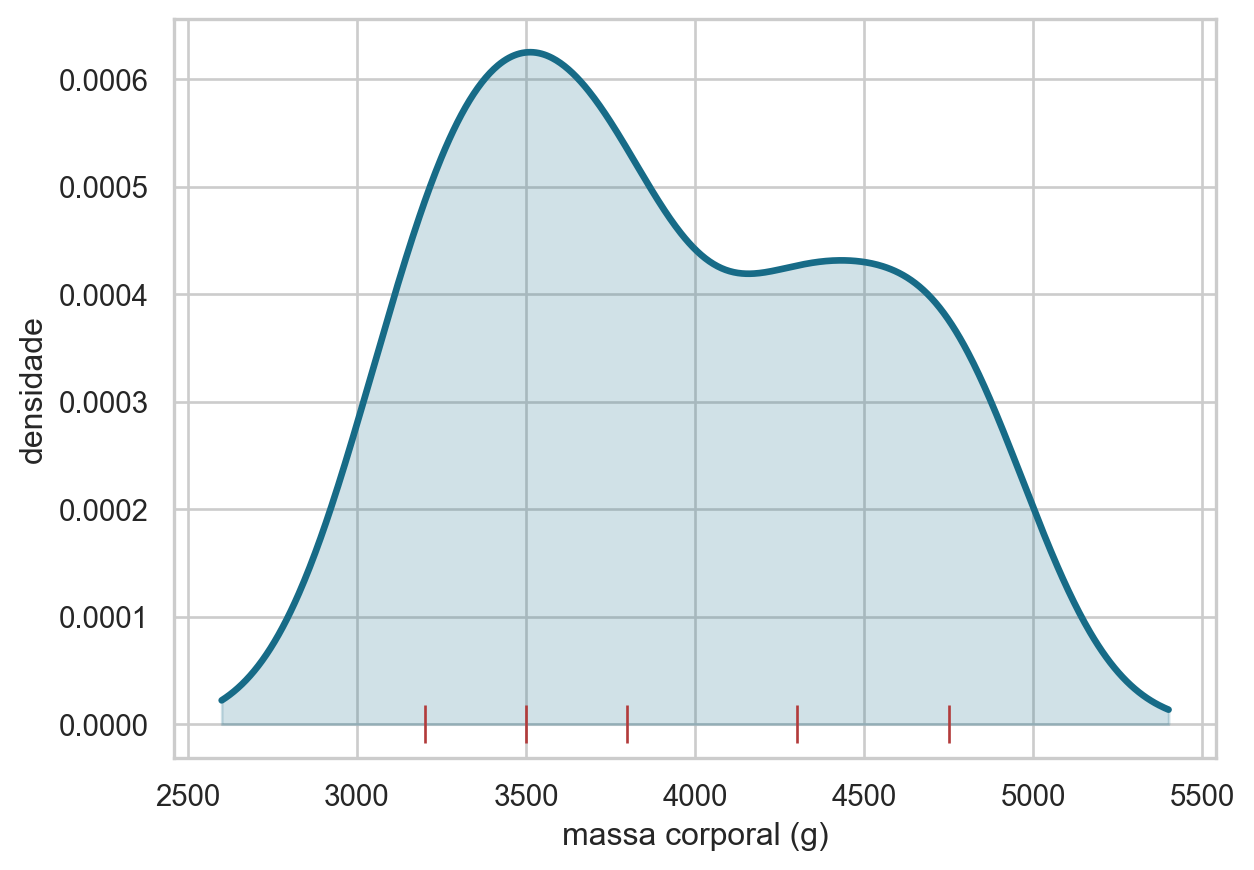

plt.plot(x_grid, density, color="#176b87", lw=2.5)
plt.fill_between(x_grid, density, alpha=.2, color="#176b87")
plt.plot(x_obs, np.zeros_like(x_obs), "|", color="#b23b3b", ms=14)
plt.xlabel("massa corporal (g)"); plt.ylabel("densidade"); plt.show()

Interpretação

A KDE é uma estimativa, não os dados brutos. A largura de banda controla o compromisso entre ruído e suavização; conclusões sobre picos devem ser estáveis a escolhas razoáveis desse parâmetro.

Exercício: suavização é uma escolha

Repita a KDE por espécie com hue="species". Teste ao menos três valores de bw_adjust e registre quais características persistem.

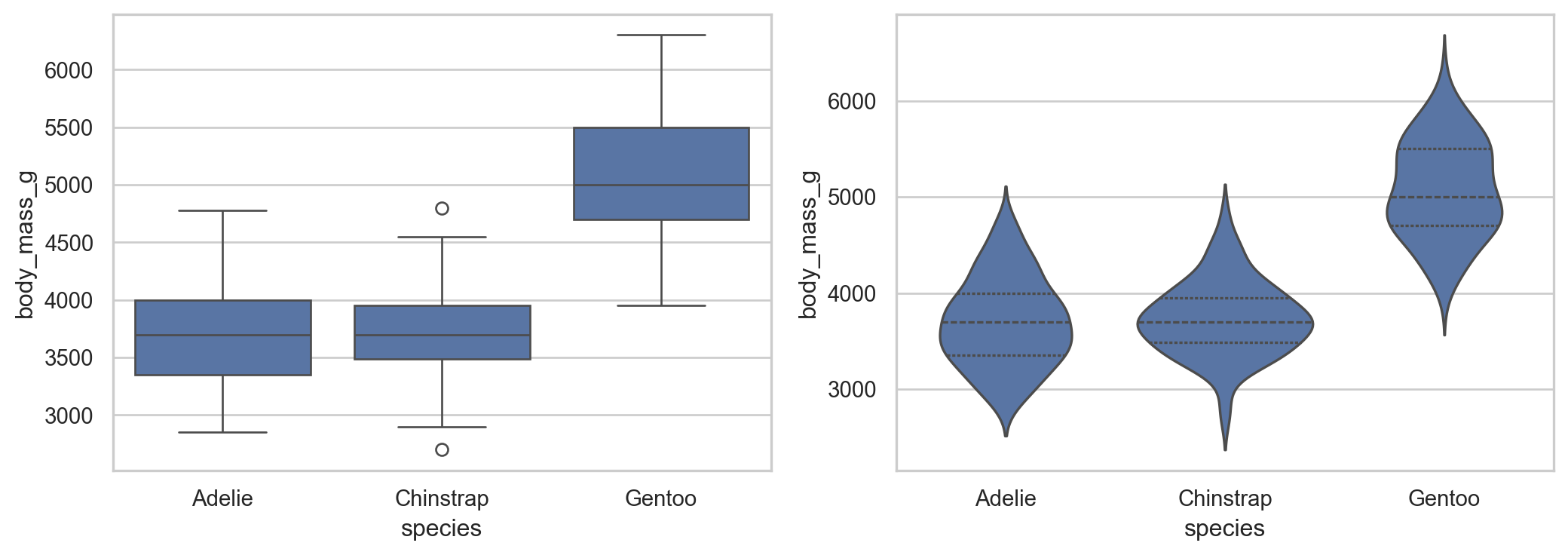

fig, axes = plt.subplots(1, 2, figsize=(11, 4))
sns.boxplot(data=penguins, x="species", y="body_mass_g", ax=axes[0])
sns.violinplot(data=penguins, x="species", y="body_mass_g", inner="quart", ax=axes[1])
plt.tight_layout(); plt.show()

Exercício 2

Calcule, usando a ECDF, a proporção de pinguins com massa de até 4.000 g e confira diretamente com uma expressão booleana.

(penguins["body_mass_g"] <= 4000).mean()

0.4941860465116279

Relações entre duas medidas

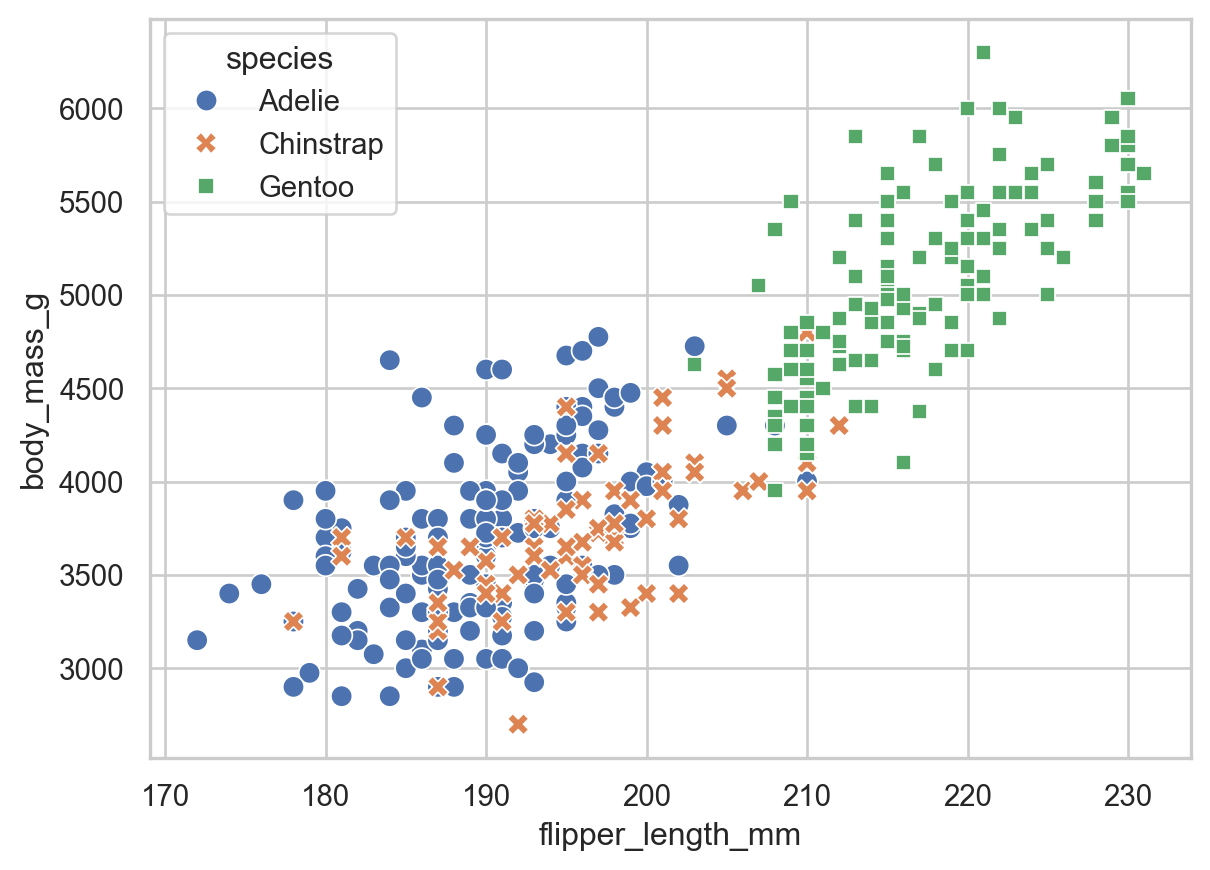

sns.scatterplot(data=penguins, x="flipper_length_mm", y="body_mass_g",
                hue="species", style="species", s=65)
plt.show()

penguins[["flipper_length_mm", "body_mass_g"]].corr()

	flipper_length_mm	body_mass_g
flipper_length_mm	1.000000	0.871202
body_mass_g	0.871202	1.000000

penguins.groupby("species")[["flipper_length_mm", "body_mass_g"]].corr().iloc[0::2, -1]

species
Adelie     flipper_length_mm    0.468202
Chinstrap  flipper_length_mm    0.641559
Gentoo     flipper_length_mm    0.702667
Name: body_mass_g, dtype: float64

Interpretação

Uma associação visual não estabelece causalidade. Verifique forma, grupos, valores influentes e possíveis variáveis de confusão antes de resumir a relação por uma única correlação.

O valor agregado mistura diferenças entre espécies com relações dentro de cada espécie. O gráfico torna essa estrutura visível.

Datasaurus Dozen

Cada conjunto possui 142 pontos. A pergunta é se seus resumos bastam para descrevê-los.

datasaurus.shape, datasaurus["dataset"].value_counts().head()

((1846, 3),
 dino       142
 away       142
 h_lines    142
 v_lines    142
 x_shape    142
 Name: dataset, dtype: int64)

resumo = datasaurus.groupby("dataset").apply(
    lambda d: pd.Series({
        "media_x": d.x.mean(), "media_y": d.y.mean(),
        "var_x": d.x.var(), "var_y": d.y.var(),
        "correlacao": d.x.corr(d.y),
    })
).round(2)
resumo

	media_x	media_y	var_x	var_y	correlacao
dataset
away	54.27	47.83	281.23	725.75	-0.06
bullseye	54.27	47.83	281.21	725.53	-0.07
circle	54.27	47.84	280.90	725.23	-0.07
dino	54.26	47.83	281.07	725.52	-0.06
dots	54.26	47.84	281.16	725.24	-0.06
h_lines	54.26	47.83	281.10	725.76	-0.06
high_lines	54.27	47.84	281.12	725.76	-0.07
slant_down	54.27	47.84	281.12	725.55	-0.07
slant_up	54.27	47.83	281.19	725.69	-0.07
star	54.27	47.84	281.20	725.24	-0.06
v_lines	54.27	47.84	281.23	725.64	-0.07
wide_lines	54.27	47.83	281.23	725.65	-0.07
x_shape	54.26	47.84	281.23	725.22	-0.07

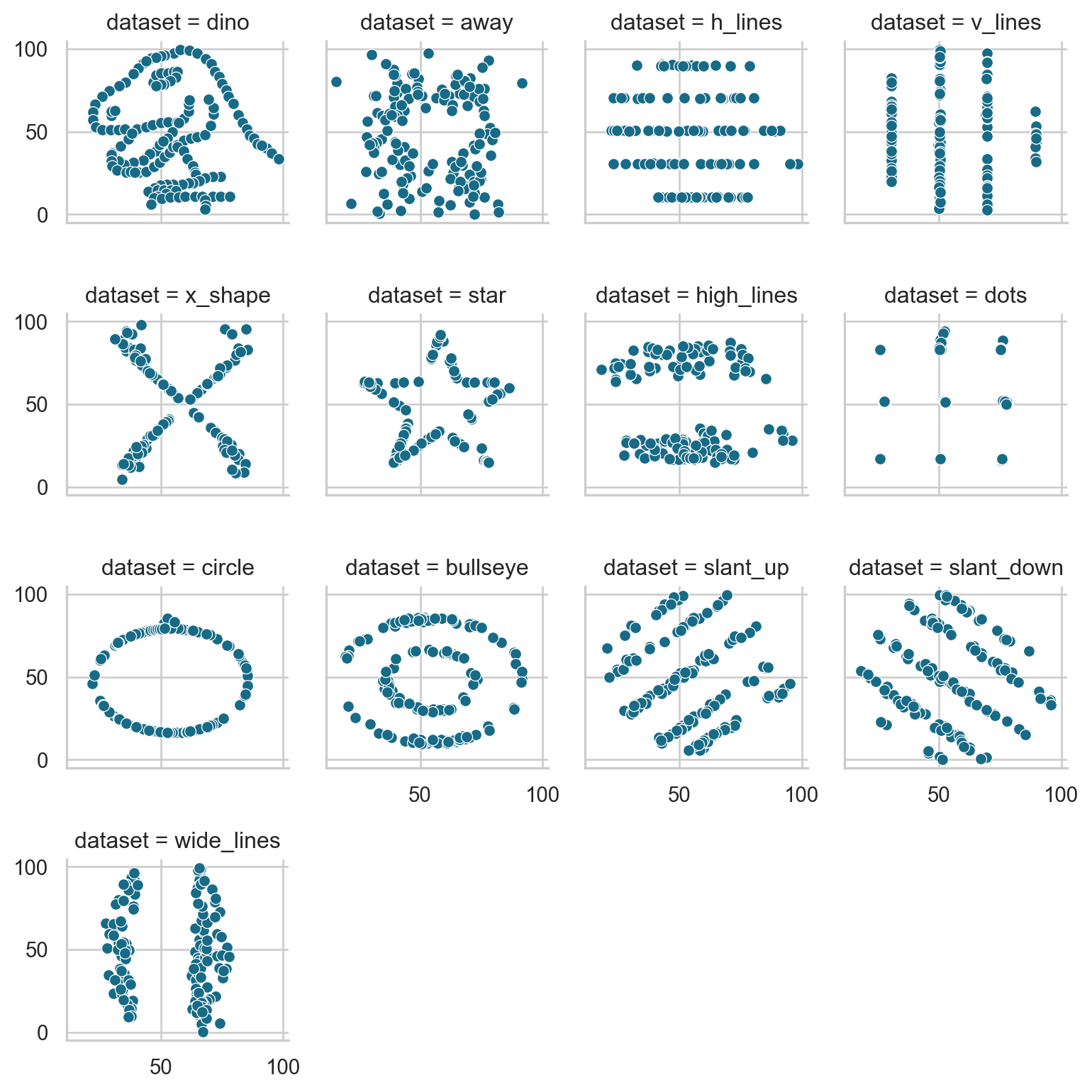

g = sns.relplot(data=datasaurus, x="x", y="y", col="dataset",
                col_wrap=4, height=2.1, color="#176b87")
g.set_axis_labels("", "")
plt.show()

Interpretação

A cobertura temporal precisa ser verificada antes de comparar períodos. Meses incompletos e datas ausentes podem produzir quedas artificiais que pertencem ao processo de coleta, não ao fenômeno estudado.

Exercício 3

Escolha dois conjuntos visualmente muito distintos e compare seus cinco resumos. O que esse exemplo ensina sobre correlação?

resumo.loc[["dino", "circle"]]

	media_x	media_y	var_x	var_y	correlacao
dataset
dino	54.26	47.83	281.07	725.52	-0.06
circle	54.27	47.84	280.90	725.23	-0.07

Correlação linear semelhante não implica forma semelhante, ausência de grupos ou relação linear adequada.

Desafio

Crie uma função visualizar_variavel(df, coluna) que escolha barras para uma coluna categórica e histograma + ECDF para uma coluna numérica. Inclua títulos e rótulos de eixo.

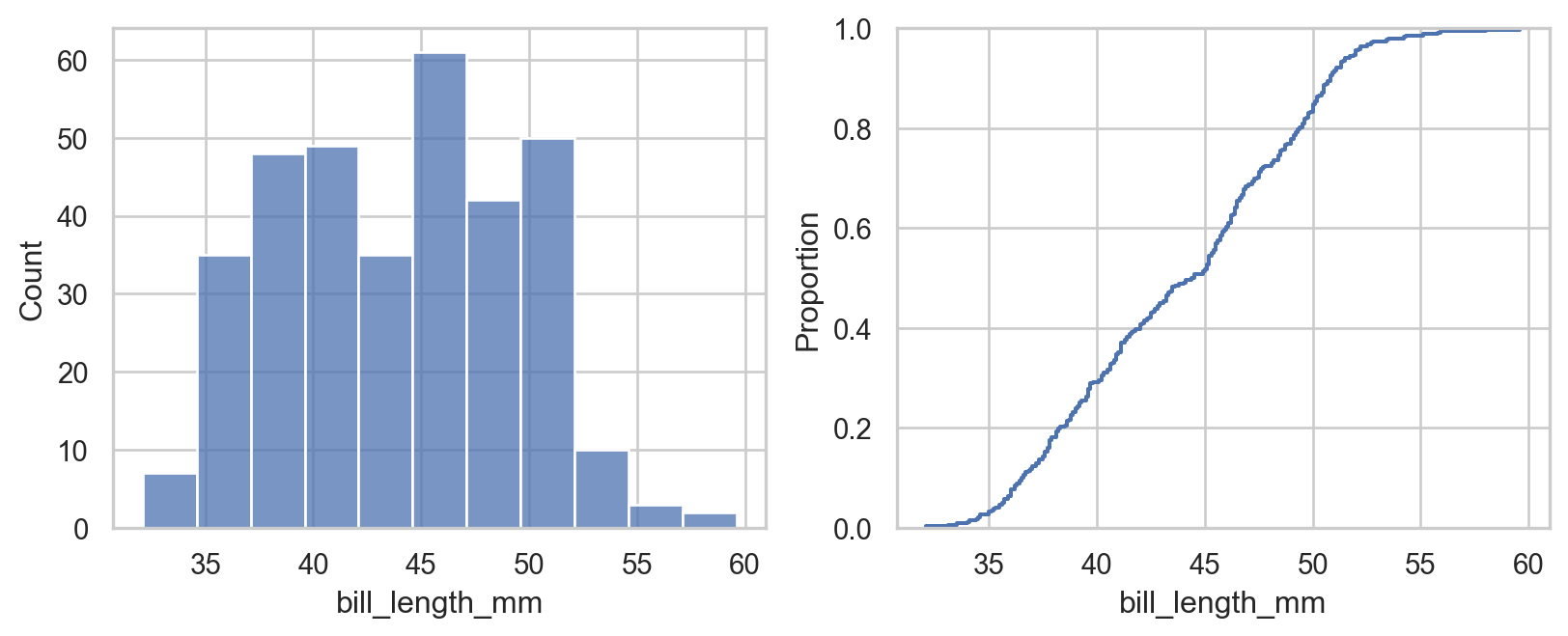

def visualizar_variavel(df, coluna):
    if pd.api.types.is_numeric_dtype(df[coluna]):
        fig, axes = plt.subplots(1, 2, figsize=(10, 3.5))
        sns.histplot(df[coluna].dropna(), bins="fd", ax=axes[0])
        sns.ecdfplot(df[coluna].dropna(), ax=axes[1])
    else:
        ordem = df[coluna].value_counts().index
        sns.countplot(data=df, y=coluna, order=ordem)
    plt.show()

visualizar_variavel(penguins, "bill_length_mm")

Para guardar

O gráfico é uma transformação dos dados. Toda escolha preserva algumas relações e enfraquece outras. Antes de escolher a biblioteca ou a estética, defina a pergunta e a comparação que o leitor precisa realizar.

Guia teórico consolidado

Visualização como codificação

Um gráfico mapeia variáveis para marcas — pontos, linhas e áreas — e para canais visuais, como posição, comprimento, ângulo, área, forma, cor e luminância. Para comparação quantitativa, posição em uma escala comum e comprimento alinhado costumam ser mais precisos que área ou ângulo.

O gráfico deve ser escolhido pela pergunta: barras comparam categorias, linhas representam evolução em uma dimensão ordenada, histogramas e densidades mostram forma, ECDFs respondem proporções acumuladas e dispersões mostram relações entre duas medidas.

Histograma, ECDF e KDE

O histograma depende da origem e largura dos bins. A ECDF não suaviza:

\[\widehat F(x)=\frac1n\sum_{i=1}^n\mathbf 1(X_i\le x),\]

e responde diretamente qual proporção é menor ou igual a \(x\).

A KDE estima uma densidade suave:

\[\widehat f_h(x)=\frac{1}{nh}\sum_{i=1}^nK\left(\frac{x-x_i}{h}\right).\]

Para um kernel Normal padrão, \(K\) possui variância 1. Depois da escala, cada kernel centrado em \(x_i\) possui desvio-padrão \(h\) e variância \(h^2\). Um \(h\) pequeno preserva oscilações e ruído; um \(h\) grande pode esconder grupos e assimetrias. No Seaborn, bw_adjust multiplica a largura escolhida automaticamente e não é necessariamente \(h\) nas unidades dos dados.

Resumo não substitui forma

Datasaurus e exemplos semelhantes mostram que médias, variâncias e correlações quase idênticas podem coexistir com formas radicalmente diferentes. Agregar é perder informação. Resumos devem ser acompanhados por visualização, inspeção de valores impossíveis e comparação dentro de grupos relevantes.

Condicionamento e causalidade

Facetas condicionam a análise a uma variável e ajudam a verificar se uma associação agregada persiste dentro dos grupos. Ainda assim, relação visual não implica mecanismo causal: desenho do estudo, temporalidade e variáveis de confusão continuam essenciais.
